ИК 640×512 (NETD ≤40 мК) + акустическая матрица 136 микрофонов + TEV и AA для диагностики ЧР.ИК 640×512 (NETD ≤40 мК) + акустическая матрица 136 микрофонов + TEV и AA для диагностики ЧР.

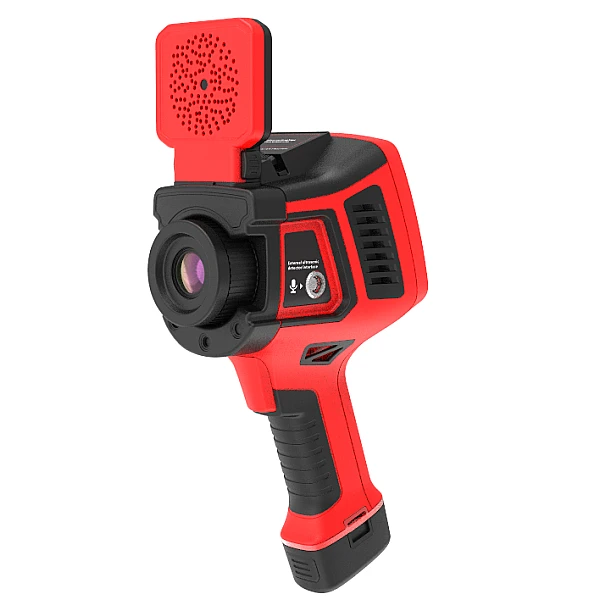

Многофункциональный тепловизор для комплексной диагностики электрооборудования
Универсальный диагностический комплекс «4-в-1» для профессионального контроля состояния электрооборудования в распределительных сетях, на подстанциях и промышленных объектах. Объединяет в одном приборе инфракрасную съёмку, акустическую визуализацию и два метода обнаружения частичных разрядов (ЧР).
4 метода диагностики в одном корпусе
ИК-тепловизор + акустическая визуализация + TEV-датчик + AA-датчик. Полная картина состояния оборудования за одно измерение.
Максимальная эффективность при минимальных затратах
Один прибор вместо четырёх. Меньше веса, проще логистика, ниже затраты на обучение и обслуживание.
Единая программная платформа
Все данные с разных датчиков обрабатываются в одном ПО, формируются комплексные отчёты и создаётся единая база диагностической информации.
Запатентованные алгоритмы обработки
Технология многомерной динамической обработки данных обеспечивает точное сопоставление тепловых, акустических и разрядных аномалий.
Инфракрасный детектор
Тепловизионный контроль температуры силового оборудования — выявление перегрева контактов, шин, изоляторов и других элементов
136-канальная цифровая кремниевая микрофонная решётка
Акустическая визуализация и локализация источников частичных разрядов в открытом оборудовании:
Датчик TEV (Transient Earth Voltage)
Обнаружение внутренних частичных разрядов в закрытом оборудовании:
Датчик AA (Airborne Acoustic)
Детектирование поверхностных и коронных разрядов:
Комплексный мониторинг подстанций и РУ
Тепловизионный контроль + диагностика ЧР в одном обходе.
Плановое и внеочередное диагностирование
Раннее обнаружение деградации изоляции и контактных соединений.
Экспресс-оценка состояния оборудования
Быстрая диагностика перед вводом в работу или после аварийных ситуаций.
Обследование воздушных линий электропередачи
Выявление коронных разрядов, дефектных изоляторов, перегрева соединений.
Формирование цифрового досье оборудования
Накопление данных для анализа трендов и прогнозирования отказов.
Seviral ATS-300/600 — это переход от фрагментарной диагностики к интеллектуальному мониторингу состояния электрооборудования. Один прибор, четыре метода, безграничные диагностические возможности.
Для энергетиков, которые ценят точность, эффективность и время.
| Параметр | ATS300 | ATS600 |
| ИК Разрешение | 384x288 | 640x512 |
| Тип детектора | Неохлаждаемый микроболометр на оксиде ванадия (VOX) | |
| Тепловая чувствительность (NETD) | ≤ 40 мК при 30°C | |
| Пространственное Разрешение (IFOV)* | 1.30 мрад. | 0.66 мрад. |
| Спектральный диапазон | 8 - 14 мкм | |
| Угол поле зрения FOV* | 24° x 18° | |
| Дополнительные объективы | 48°, 12°, 6° | |
| Минимальное фокусное расстояние* | 0,15 м | |
| Режим фокусировки | Ручная | |
| Акустические характеристики | ||
| Микрофоны | Матрица из 136 цифровых кремниевых микрофонов | |
| Чувствительность микрофонов | -26 дБFS@1 кГц | |
| Полоса частот | 2 кГц ~ 100 кГц | |
| Дальность | 0.3 - 130 м (зависит от мощности источника сигнала) | |
| Отображение интенсивности звука | По наивысшей точке | |
| Режим акустического обнаружения | Режим обнаружения утечек газа, режим обнаружения частичных разрядов | |
| Частота обновления изображения | 25 Гц | |
| Максимальный уровень звукового давления | 120 дБ | |
| Минимальный уровень звукового давления для визуализации | <20 дБ SPL, зависит от частоты | |
| График PRPD | Поддерживается | |
| Частота акустической дискретизации | 200 кГц | |
| Погрешность локации | <0.05 м при 1 м - 40 кГц | |
| Параметры измерения температуры | ||
| Диапазон измерения температуры (стандартный) | -40°C ~ 150°C (низкий диапазон), 0°C ~ 410°C (средний диапазон) | |
| Диапазон измерения температуры (опциональный) | +300°C ~ +650°C / +300°C ~ +2000°C / другие диапазоны (высокотемпературный) | |
| Точность измерения температуры | ±2°C или ±2% от показаний (выбирается большее значение) | |
| Физические параметры | ||
| Масса | 1.23 кг (с аккумулятором) | |
| Габариты | 159.5 x 135.9 x 330.7 мм | |
| Рабочая температура | -20°C – +55°C | |
| Степень защиты (IP) | IP54 | |
| Влажность (работа/хранение) | < 95%, без конденсации | |
| Температура хранения | -40°C – +70°C | |
*С стандартным объективом 24° x 18°
